Podłączenie mostka prostowniczego to kluczowy krok w budowie wielu układów elektronicznych i zasilaczy. Aby zapewnić bezpieczne i skuteczne działanie, ważne jest, aby przestrzegać kilku istotnych zasad podczas montażu. W tym artykule przedstawimy, jak przygotować stanowisko pracy, jakie narzędzia będą potrzebne oraz jak prawidłowo podłączyć mostek prostowniczy, aby uniknąć typowych błędów, które mogą prowadzić do uszkodzenia komponentów.
Dokładne przestrzeganie instrukcji oraz odpowiednia dbałość o szczegóły pozwolą na osiągnięcie optymalnej wydajności układu. Zrozumienie zasad działania mostka prostowniczego oraz jego poprawne podłączenie jest kluczowe dla każdego, kto chce zbudować niezawodny system zasilania.
Kluczowe wnioski:- Przygotowanie stanowiska pracy i odpowiednich narzędzi jest niezbędne dla bezpieczeństwa i efektywności montażu.
- Mostek prostowniczy należy poprawnie podłączyć, zwracając uwagę na polaryzację oraz oznaczenia zacisków.
- Typowe błędy, takie jak odwrotne podłączenie diod, mogą prowadzić do uszkodzenia układu, dlatego ważne jest, aby je unikać.
- Dobór odpowiednich wartości rezystora i kondensatora jest kluczowy dla stabilności działania układu.
- Regularne testowanie i monitorowanie działania układu po podłączeniu mostka prostowniczego zapewnia jego długowieczność i niezawodność.
Jak przygotować stanowisko do podłączenia mostka prostowniczego
Aby bezpiecznie i skutecznie podłączyć mostek prostowniczy, kluczowe jest odpowiednie przygotowanie stanowiska pracy. Upewnij się, że masz wszystkie niezbędne narzędzia i komponenty w zasięgu ręki. Dobre oświetlenie oraz odpowiednia przestrzeń robocza pomogą w uniknięciu pomyłek podczas montażu. Pamiętaj, że porządek na stanowisku pracy jest istotny, aby nie zgubić drobnych elementów i nie wprowadzić chaosu do procesu podłączania.
Ważnym aspektem jest również przygotowanie przewodów oraz lutownicy przed rozpoczęciem pracy. Przewody powinny być odpowiednio odizolowane i przycięte do wymaganej długości. Sprawdzenie, czy lutownica jest ustawiona na właściwą temperaturę, to kluczowy krok, który zapewni jakość połączeń. Pamiętaj, że niewłaściwa temperatura może prowadzić do uszkodzenia elementów lub niskiej jakości lutów.
Wybór odpowiednich narzędzi i komponentów dla bezpieczeństwa
Podczas przygotowywania stanowiska do podłączenia mostka prostowniczego, wybór odpowiednich narzędzi i komponentów jest kluczowy dla zapewnienia bezpieczeństwa i efektywności pracy. Niezbędne narzędzia obejmują lutownicę, która powinna mieć regulację temperatury, aby dostosować ją do rodzaju używanej cyny. Ważne jest również posiadanie osłon ochronnych, takich jak okulary i rękawice, które zabezpieczą cię przed ewentualnymi oparzeniami lub innymi urazami podczas lutowania.
| Narzędzie | Opis | Ocena bezpieczeństwa |
| Lutownica | Regulowana temperatura, idealna do lutowania precyzyjnego | 5/5 |
| Obcinaczki | Do przycinania przewodów do odpowiedniej długości | 4/5 |
| Okulary ochronne | Chronią oczy przed odpryskami | 5/5 |
| Rękawice ochronne | Zapewniają bezpieczeństwo podczas pracy z gorącymi elementami | 4/5 |
Przygotowanie przewodów i lutownicy dla skutecznego montażu
Przygotowanie przewodów oraz lutownicy jest kluczowym krokiem w procesie jak podłączyć mostek prostowniczy. Zaczynamy od odizolowania przewodów, co jest niezbędne do zapewnienia dobrego kontaktu elektrycznego. Użyj noża do izolacji lub specjalnych narzędzi, aby starannie usunąć izolację z końców przewodów, dbając o to, by nie uszkodzić samego drutu. Zbyt krótkie lub uszkodzone przewody mogą prowadzić do problemów z połączeniem.
Następnie, ważne jest, aby odpowiednio ustawić lutownicę. Ustawienie właściwej temperatury jest kluczowe, aby uniknąć zarówno przegrzania, jak i niedostatecznego lutowania. Dla większości zastosowań, temperatura lutownicy powinna wynosić około 350°C. Przed rozpoczęciem lutowania, upewnij się, że końcówka lutownicy jest czysta i dobrze nawilżona, co pomoże w uzyskaniu lepszej jakości lutów.
Zasady podłączenia przewodów AC do mostka prostowniczego

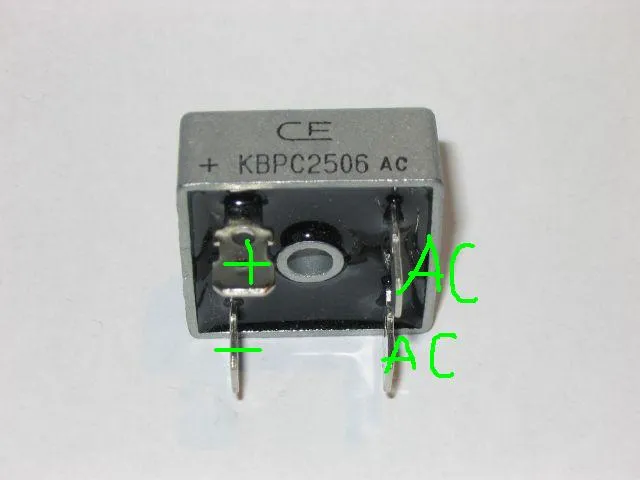

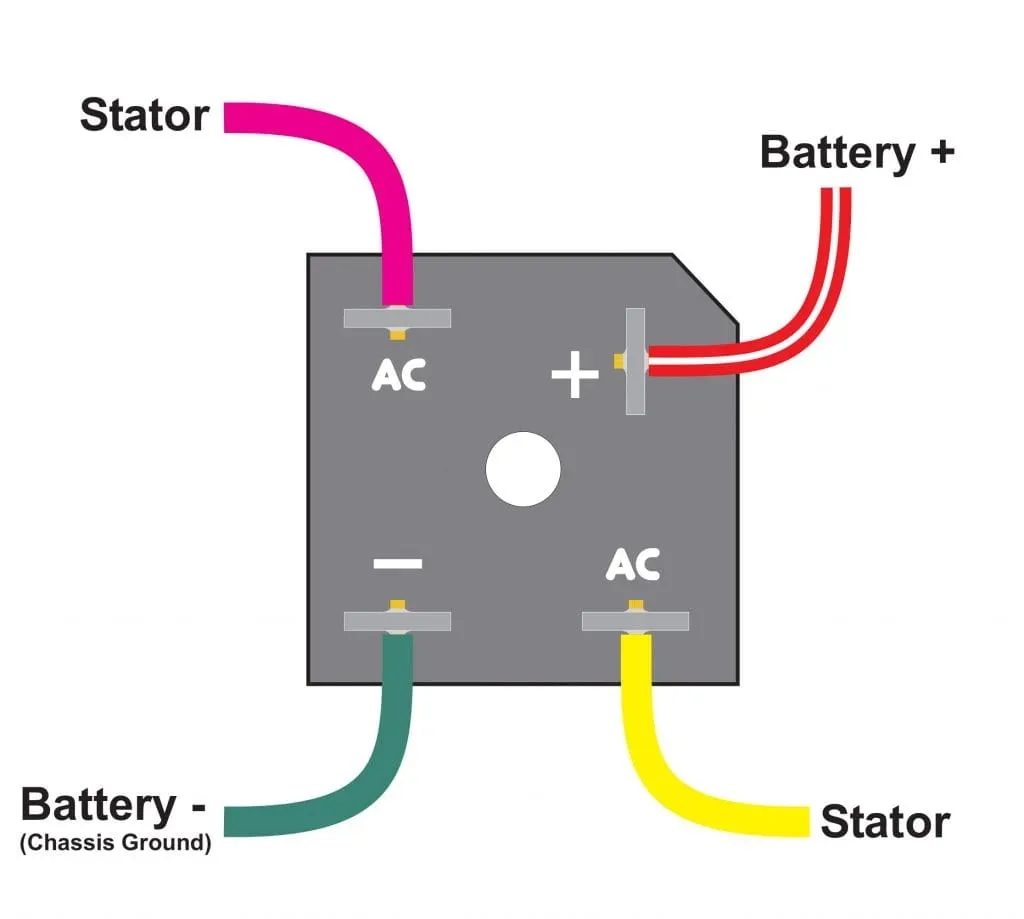

Podłączanie przewodów AC do mostka prostowniczego wymaga dokładności i zrozumienia oznaczeń na obudowie mostka. Najpierw upewnij się, że mostek prostowniczy jest prawidłowo zamocowany na radiatorze, co zapewni efektywne odprowadzanie ciepła. Następnie podłącz przewody wejściowe AC do zacisków oznaczonych symbolem "~" (lub AC). Warto pamiętać, że te dwa wyprowadzenia są równoważne, więc można je podłączyć w dowolnej kolejności, co ułatwia montaż.
Po podłączeniu przewodów AC, sprawdź, czy połączenia są stabilne i dobrze wykonane. Użycie pasty termoprzewodzącej podczas montażu mostka prostowniczego również może poprawić jego wydajność. Pamiętaj, aby przed dalszymi krokami upewnić się, że wszystkie przewody są odpowiednio zabezpieczone i nie mają uszkodzeń.
Jak podłączyć wyjścia DC z mostka prostowniczego
Podłączenie wyjść DC z mostka prostowniczego jest kluczowym krokiem w procesie jak podłączyć mostek prostowniczy. Zacznij od identyfikacji wyjść oznaczonych symbolem "+" (anoda) i "-" (katoda). Ważne jest, aby podłączyć przewody wyjściowe DC zgodnie z ich polaryzacją, ponieważ odwrotne podłączenie może prowadzić do uszkodzenia układu. Użyj przewodów o odpowiedniej długości, aby zapewnić stabilne połączenie i uniknąć napięć mechanicznych na złączach.
Po podłączeniu wyjść DC upewnij się, że wszystkie połączenia są solidne i nie ma luźnych przewodów. Dobrze wykonane połączenia są kluczowe dla stabilności działania całego układu. Warto również sprawdzić, czy nie występują zwarcia, co można zrobić za pomocą multimetru przed przystąpieniem do dalszych testów.
Jakie są najczęstsze błędy przy podłączaniu mostka prostowniczego
Podczas podłączania mostka prostowniczego, wiele osób popełnia typowe błędy, które mogą prowadzić do nieprawidłowego działania układu. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie przewodów AC, co może skutkować zwarciem lub uszkodzeniem mostka. Inne powszechne pomyłki to złe oznaczenie polaryzacji przy podłączaniu wyjść DC, co może prowadzić do natychmiastowego uszkodzenia komponentów, takich jak kondensatory elektrolityczne. Niezrozumienie oznaczeń na mostku prostowniczym, takich jak symbole "+" i "-", również jest źródłem problemów.
Konsekwencje tych błędów mogą być poważne. Oprócz potencjalnych uszkodzeń sprzętu, mogą one prowadzić do zwiększonego ryzyka awarii całego układu zasilania. W przypadku błędnego podłączenia, użytkownik może nie tylko stracić czas na naprawy, ale także ponieść dodatkowe koszty związane z wymianą uszkodzonych elementów. Dlatego ważne jest, aby przed podłączeniem mostka prostowniczego dokładnie zrozumieć zasady i uniknąć typowych pułapek.
- Nieprawidłowe podłączenie przewodów AC: Może prowadzić do zwarcia i uszkodzenia mostka.
- Błędna polaryzacja wyjść DC: Odwrotne podłączenie może uszkodzić kondensatory.
- Brak użycia pasty termoprzewodzącej: Może skutkować przegrzewaniem się mostka.
- Nieodpowiednia temperatura lutownicy: Może prowadzić do zimnych lutów i słabych połączeń.
- Niezweryfikowanie połączeń: Może skutkować niewłaściwą polaryzacją i uszkodzeniami.
Jak unikać błędów w polaryzacji elementów układu
Aby uniknąć błędów w polaryzacji elementów, takich jak kondensatory i diody, kluczowe jest staranne sprawdzenie oznaczeń przed podłączeniem. Użyj multimetru, aby upewnić się, że przewody są podłączone zgodnie z odpowiednią polaryzacją. Zawsze zwracaj uwagę na oznaczenia "+" i "-" na komponentach oraz na obudowie mostka prostowniczego. Dobrą praktyką jest również przygotowanie diagramu przedstawiającego poprawne połączenia, co może pomóc w uniknięciu pomyłek.
Jakie są skutki złego podłączenia mostka prostowniczego
Nieprawidłowe podłączenie mostka prostowniczego może prowadzić do poważnych konsekwencji, które wpływają na cały układ. Jednym z najczęstszych skutków jest uszkodzenie komponentów, takich jak diody czy kondensatory, które mogą ulec zniszczeniu w wyniku odwrotnej polaryzacji. Oprócz tego, niewłaściwe połączenia mogą prowadzić do przegrzewania mostka, co w skrajnych przypadkach może skutkować jego spaleniem lub nawet pożarem. W efekcie, użytkownik nie tylko traci czas na naprawy, ale również ponosi dodatkowe koszty związane z wymianą uszkodzonych elementów.
Innym poważnym skutkiem złego podłączenia jest awaria całego układu zasilania, co może prowadzić do przerwania pracy urządzeń elektronicznych. Tego rodzaju awarie mogą być niebezpieczne, zwłaszcza w układach, które zasilają ważne urządzenia. Dlatego tak istotne jest, aby przed przystąpieniem do podłączenia mostka prostowniczego dokładnie zrozumieć zasady i unikać typowych pułapek, które mogą prowadzić do poważnych problemów.
Jak zabezpieczyć układ po podłączeniu mostka prostowniczego
Aby zabezpieczyć układ po podłączeniu mostka prostowniczego, kluczowe jest dobranie odpowiednich komponentów. Wybór rezystorów i kondensatorów powinien być zgodny z parametrami układu, aby zapewnić jego stabilność i wydajność. Na przykład, wartości rezystorów ograniczających prąd powinny być dostosowane do maksymalnego obciążenia, a kondensatory wygładzające powinny mieć napięcie pracy o co najmniej 20% wyższe niż napięcie wyjściowe. Dobrze dobrane elementy pomogą w uniknięciu problemów z przegrzewaniem i uszkodzeniami.
Po dobraniu komponentów, należy przeprowadzić testy układu, aby upewnić się, że wszystko działa poprawnie. Testowanie powinno obejmować sprawdzenie napięcia na wyjściu oraz monitorowanie temperatury mostka prostowniczego. Użycie multimetru do pomiaru napięcia pozwoli na szybką identyfikację ewentualnych problemów. Regularne sprawdzanie działania układu po jego złożeniu jest kluczowe dla zapewnienia jego długowieczności i niezawodności.
| Typ komponentu | Wartość | Uwagi |
| Rezystor | 100 Ω | Ogranicza prąd do 0.1 A |
| Kondensator | 1000 µF | Napięcie pracy 25 V |
| Kondensator | 2200 µF | Napięcie pracy 35 V |
Wybór odpowiednich wartości rezystora i kondensatora
Wybór odpowiednich wartości rezystora i kondensatora jest kluczowy dla zapewnienia prawidłowego funkcjonowania układu. Wartości te powinny być dostosowane do wymagań konkretnego zastosowania oraz do parametrów mostka prostowniczego. Na przykład, w układach o wyższym napięciu, kondensatory powinny mieć napięcie pracy o co najmniej 20% wyższe niż maksymalne napięcie w obwodzie. Dobrze dobrane komponenty nie tylko poprawią wydajność, ale również zwiększą bezpieczeństwo całego układu.
| Typ komponentu | Wartość | Uwagi |
| Rezystor | 220 Ω | Dla obciążenia 0.2 A |
| Kondensator | 470 µF | Napięcie pracy 16 V |
| Kondensator | 1000 µF | Napięcie pracy 25 V |
Jak przeprowadzić testy i monitorować działanie układu
Testowanie układu po jego złożeniu jest kluczowe dla zapewnienia jego prawidłowego działania. Użyj multimetru do pomiaru napięcia na wyjściu mostka prostowniczego oraz monitoruj temperaturę mostka podczas pracy. Sprawdzenie, czy napięcie wyjściowe jest zgodne z oczekiwaniami, pomoże w identyfikacji ewentualnych problemów. Dodatkowo, monitorowanie temperatury elementów pozwoli na wczesne wykrycie przegrzewania, co jest istotne dla długowieczności układu.
Jak optymalizować wydajność mostka prostowniczego w praktyce
Po prawidłowym podłączeniu mostka prostowniczego, warto zastanowić się nad optymalizacją jego wydajności w kontekście specyficznych zastosowań. Jednym z kluczowych aspektów jest zastosowanie inteligentnych systemów monitorujących, które mogą automatycznie kontrolować parametry pracy mostka. Dzięki zastosowaniu czujników temperatury i napięcia, można na bieżąco śledzić, czy mostek działa w optymalnych warunkach, co pozwala na wczesne wykrywanie potencjalnych problemów.
Dodatkowo, warto rozważyć zastosowanie komponentów o wyższej efektywności energetycznej, takich jak diody Schottky'ego, które charakteryzują się mniejszym spadkiem napięcia i szybszym czasem reakcji. Użycie takich elementów może znacząco poprawić wydajność całego układu, zmniejszając straty energii i zwiększając stabilność. W przyszłości, rozwój technologii związanych z automatyzacją i IoT (Internet of Things) pozwoli na jeszcze bardziej zaawansowane monitorowanie i optymalizację pracy mostków prostowniczych, co z pewnością przyczyni się do ich szerszego zastosowania w nowoczesnych systemach zasilania.
